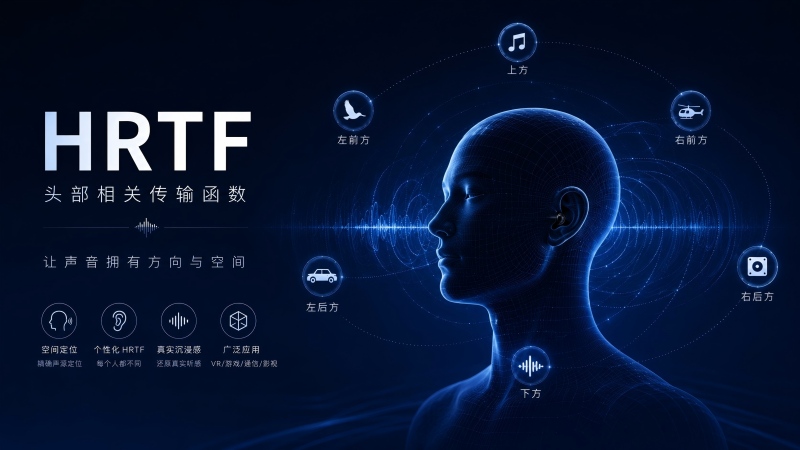

什么是HRTF？如何让耳机实现3D音效

---

一. 耳机的局限：为什么普通立体声听起来是平的

普通立体声耳机只有左右两个声道。音乐制作时，工程师会把不同乐器分配到左声道或右声道，或者混合在中间。你戴上耳机，左耳听到左声道，右耳听到右声道，能分辨出声音的左右位置。

但仅此而已。你没办法判断声音是来自正前方还是正后方，是平视高度还是头顶上方。所有声音听起来都在一个平面上，甚至感觉像是”贴在耳朵上”或”在脑袋里响”。

这是因为耳机绕过了声音在真实世界中的传播过程。真实世界中，声音从音箱传到你耳朵之前，会经过空气传播、被头部阻挡、被耳廓反射。这些物理过程会改变声音的频谱和时间特性，而这些改变恰恰是大脑用来判断方位的线索。

耳机直接把声音送进耳道，跳过了这些物理过程，自然也就丢失了方位信息。

---

二. 真实世界的声音定位线索

人能准确判断声源方位，依靠的是几个关键线索。

双耳时间差

声音从左边传来时，会先到达左耳，稍后才到达右耳。两只耳朵相距约21.5厘米，时间差大概是几十微秒到几百微秒，取决于声源的方位角。

这个时间差虽然极短，但大脑能敏锐捕捉。这是判断水平方向最重要的线索。声音频率越低，时间差越明显。所以低频声音的方位判断主要靠时间差。

双耳强度差

声音从左边传来，左耳听到的音量比右耳大。因为头部会阻挡声音，右耳在”声影区”，接收到的声波被削弱了。

这个强度差和频率有关。高频声音波长短，更容易被头部阻挡，强度差明显。低频声音波长长，能绕过头部，强度差很小。所以高频声音的方位判断主要靠强度差。

耳廓的频谱变化

前面的时间差和强度差，只能解决水平面上的定位。但如果声音来自正前方或正后方，两只耳朵的时间差和强度差都很接近，怎么区分？

这时候耳廓起作用了。耳廓有复杂的凹凸结构，声波经过时会产生反射、衍射、共振。不同方向来的声音，经过耳廓后的频谱变化不同。

比如来自前上方的声音，某些频率会被耳廓增强，某些会被削弱。来自后方的声音，增强和削弱的频率段又不一样。大脑通过识别这些频谱特征，判断声音是来自前方还是后方、上方还是下方。

这个过程非常依赖个体差异。每个人的耳廓形状都不同，频谱变化也就不同。所以通用的HRTF对有些人效果好，对有些人效果差。

---

三. HRTF是什么

HRTF就是把上面这些物理过程量化成数学函数。

它描述的是：一个声音从空间中某个特定位置（比如左前方45度、仰角30度）传到人的耳朵时，频谱会发生什么变化。

具体来说，HRTF是一对滤波器。一个用于左耳，一个用于右耳。把原始声音信号通过这对滤波器处理，输出的左右声道信号就包含了方位信息。

数学表达

在频域，HRTF可以表示为：

H(f, θ, φ) = |H(f, θ, φ)| · e^{jΦ(f, θ, φ)}

其中：

• f 是频率
• θ 是水平方位角
• φ 是仰角
• |H| 是幅度响应（频谱变化）
• Φ 是相位响应（时间延迟）

左右耳各有一个这样的函数。它们的差异反映了时间差、强度差和频谱差。

时域表达

在时域，HRTF是一对脉冲响应（HRIR，Head-Related Impulse Response）。把这对脉冲响应和原始音频做卷积，就得到了经过头部和耳廓”滤波”后的双耳信号。

实际应用中，通常使用HRIR，因为时域卷积更直观，也更容易实现。

---

四. 如何测量HRTF

HRTF需要在实验室里测量。

测量环境

测量必须在消声室进行。消声室的墙壁、地面、天花板都覆盖吸声材料，把反射降到最低。这样测到的HRTF才是纯粹的头部和耳廓效应，不包含房间反射。

假人头

测量HRTF通常使用假人头，比如最常用的KEMAR（Knowles Electronics Manikin for Acoustic Research）。

KEMAR是一个按真人头部和躯干1:1制作的模型，耳道位置装有微型麦克风。它的头部形状、耳廓结构都接近人类平均值。

有些实验室也会用真人做测量，但过程很耗时。受试者要坐在消声室中间保持静止，头部不能动，连续测几个小时。

测量流程

1. 把假人头或受试者放在消声室中心
2. 在周围布置多个扬声器，或者用一个扬声器旋转到不同位置
3. 从某个位置播放测试信号（通常是扫频信号或脉冲）
4. 记录左右耳麦克风接收到的信号
5. 通过信号处理计算出该位置的HRTF
6. 重复步骤3-5，覆盖整个球面（前后左右上下各个方向）

典型的HRTF测量会在水平面和垂直面上取若干个采样点。比如水平方向每隔5度一个点，垂直方向每隔10度一个点，总共需要测几百个甚至上千个位置。

已有的HRTF数据库

因为测量成本高，学术界和工业界建立了一些公开的HRTF数据库供研究和应用使用：

• MIT KEMAR：麻省理工学院测量的KEMAR假人头HRTF，最早也是最常用的数据库之一
• CIPIC：加州大学戴维斯分校的CIPIC实验室测量了45个受试者的HRTF
• SADIE：约克大学的数据库，包含多个假人头和真人的测量数据
• ARI：奥地利声学研究所的高分辨率HRTF数据库

这些数据库通常是开源的，研究人员和开发者可以免费下载使用。

---

五. 如何用HRTF制作3D音效

有了HRTF数据，就可以合成双耳音频了。

基本流程

假设你要制作一个声音从左前方45度传来的效果：

1. 从HRTF数据库中找到”左前方45度”对应的左右耳脉冲响应
2. 把原始音频信号分别和左耳、右耳的脉冲响应做卷积
3. 得到两路输出，分别送到耳机的左右声道

用户戴上耳机，听到的声音就会有”来自左前方45度”的方位感。

动态位置

如果声源在移动，或者听者在转头，需要实时更新HRTF。

比如VR游戏中，玩家转头向左，原本在正前方的声源现在相对位置变成了右前方。系统要检测到头部转动，重新选择对应的HRTF，用新的脉冲响应处理音频。

这个切换要足够快，延迟不能超过几十毫秒，否则方位感会滞后，破坏沉浸感。

插值

HRTF数据库通常只覆盖离散的采样点。如果声源位置刚好在两个采样点之间，需要做插值。

最简单的是线性插值，把相邻采样点的HRTF按距离加权混合。更复杂的方法会考虑球面几何和相位连续性。

---

六. 通用HRTF的局限

大多数3D音效应用使用的是通用HRTF，比如MIT KEMAR的数据。这对很多人有效，但不是对所有人都完美。

个体差异

每个人的头部大小、耳廓形状都不一样。有人耳廓大，有人耳廓小；有人耳轮明显，有人耳轮平。这些差异会导致HRTF不同。

用通用HRTF可能会出现：

• 前后混淆：把前方的声音听成后方，或者反过来
• 方位偏移：实际在左前方的声音，听起来像在正左边
• 距离感不准：近处的声音听起来很远

前后判断问题

前后混淆最常见。这是因为前后方向主要靠耳廓的频谱线索，而耳廓形状个体差异最大。

有些人戴耳机听3D音频时，能准确判断左右和上下，但前后总是搞混。这通常不是技术问题，而是HRTF不匹配。

---

七. 个性化HRTF

理想情况下，每个人都应该用自己的HRTF。但测量成本太高，不适合大规模应用。

测量方法

个性化HRTF的传统测量方法和前面说的一样：在消声室里，用麦克风和扬声器阵列测几个小时。

这种方法精度高，但需要专业设备和场地，普通用户做不了。

基于照片的估算

近年来，有些研究尝试用照片估算HRTF。

用户用手机拍几张耳朵的照片，算法分析耳廓的几何特征，然后从数据库中找最接近的HRTF，或者用机器学习生成定制的HRTF。

这种方法精度不如实测，但成本低，用户体验好。部分高端耳机和VR设备开始提供这种功能。

自适应校准

另一种方法是让用户做听力测试。

播放来自不同方向的声音，让用户指出听到的方位。系统根据用户的反馈，调整HRTF参数，直到用户能准确判断方位。

这个过程需要几分钟，但不需要额外硬件，可以在手机或电脑上完成。

---

八. HRTF在不同应用中的使用

VR和AR

VR头显通常内置头部追踪，可以实时检测头部转动。结合HRTF，能实现非常逼真的空间音频。当你在VR中转头，声音的方位会跟着变化。如果没有HRTF，即使画面是3D的，声音还是平的，沉浸感会大打折扣。

游戏

FPS游戏中，能通过脚步声判断敌人位置是很重要的战术信息。HRTF让玩家能准确定位声源，不只是左右，还有前后和上下。有些游戏（如《CS:GO》《绝地求生》）专门优化了HRTF音效。玩家可以在设置里开启或关闭。

音乐和影视

音乐制作人可以用HRTF把立体声混音转成双耳音频。听众戴上耳机，能体验到类似现场演出的空间感。电影也可以用HRTF制作沉浸式音效。Netflix、Apple TV+等流媒体平台已经开始提供支持空间音频的内容。

实时通信

在元宇宙、VR社交、虚拟会议中，HRTF让多人语音通话更自然。每个人的声音从不同方位传来，你能很清楚地分辨谁在说话。这比传统会议中所有人的声音混在一起要清晰得多。

声网的空间音频SDK在底层使用HRTF技术，基于头部相关传输函数、心理感知声学、声源指向模拟等算法自研了3D声场渲染引擎。开发者可以快速集成到自己的应用中，实现虚拟空间的沉浸式音频体验。

---

九. 实时HRTF处理的挑战

在实时应用中使用HRTF，计算性能是个挑战。

卷积计算量

每一路音频都要和HRTF做卷积。HRIR通常有几百个采样点，做时域卷积计算量不小。如果是10人会议，每个人都要处理其他9个人的音频，就是9次卷积。如果用户设备性能不够，可能会卡顿或延迟。

优化方法

频域卷积比时域卷积快。把音频和HRIR都转到频域，做乘法，再转回时域。这样可以减少计算量，但会增加延迟（需要积累一定长度的音频才能做FFT）。

另一种方法是简化HRTF。不使用完整的几百点脉冲响应，而是用参数化的模型，只保留关键特征。精度会下降，但计算量小很多。

移动设备还可以利用硬件加速。部分芯片有专门的DSP单元，可以高效处理卷积运算。

---

十. 未来发展方向

HRTF技术还在不断进步。

AI生成HRTF

机器学习可以用来预测个性化HRTF。训练一个神经网络，输入是耳朵照片或头部扫描，输出是HRTF参数。

这种方法不需要在消声室里测量，用户在家就能完成。虽然精度可能不如实测，但对大多数应用已经够用了。

动态HRTF

目前的HRTF假设头部是刚性的，不考虑肌肉和软组织的运动。但真人在说话、咀嚼、张嘴时，头部形状会微妙变化。

未来可能会有动态HRTF，根据面部动作实时调整。这在VR社交中会很有用，因为你的虚拟化身也会有表情和动作。

更高分辨率数据

现有的HRTF数据库空间分辨率有限。如果声源在两个采样点之间，需要插值，可能不够精确。

随着测量技术进步，未来的HRTF数据库可能会有更高的角度分辨率，插值误差更小。

---

十一. 总结

HRTF通过量化声音经过头部和耳廓的物理变化，让普通耳机也能呈现3D音效。它依赖双耳时间差、强度差和耳廓的频谱变化这些线索。

HRTF需要在消声室中测量，通常使用假人头或真人。已有的公开数据库为开发者提供了便利，但通用HRTF对个体适配度不同，个性化HRTF是未来发展方向。

实时HRTF处理面临计算性能挑战，需要通过频域卷积、参数化模型、硬件加速等方法优化。

在VR、游戏、音乐、实时通信等领域，HRTF已经成为3D音效的基础技术。随着AI、动态HRTF、高分辨率数据的发展，空间音频体验会越来越逼真。
